ボール盤とは？穴あけ機械の特徴と種類（卓上・直立・ラジアル）を解説

ボール盤とは、金属や木材などの素材に穴を開けるための工作機械です。回転するドリルを対象物に押し当てることで、均一かつ正確な穴あけ加工を実現します。

製造業・加工業の現場では、穴あけをはじめ、ねじ切り・面取りといった多様な作業に活用されています。特筆すべき点は、手作業では難しい「垂直でブレのない穴あけ」を安定して行える点です。家具のネジ穴加工や金属部品へのボルト穴加工など、身近な製造現場でも広く使われています。

本記事では、ボール盤でできる加工内容、使われる工程、そして種類ごとの特徴について詳しく解説します。

ボール盤にできること

ボール盤は単なる穴あけ機にとどまらず、幅広い加工に対応できる汎用性の高い機械です。代表的な加工内容は以下の4つです。

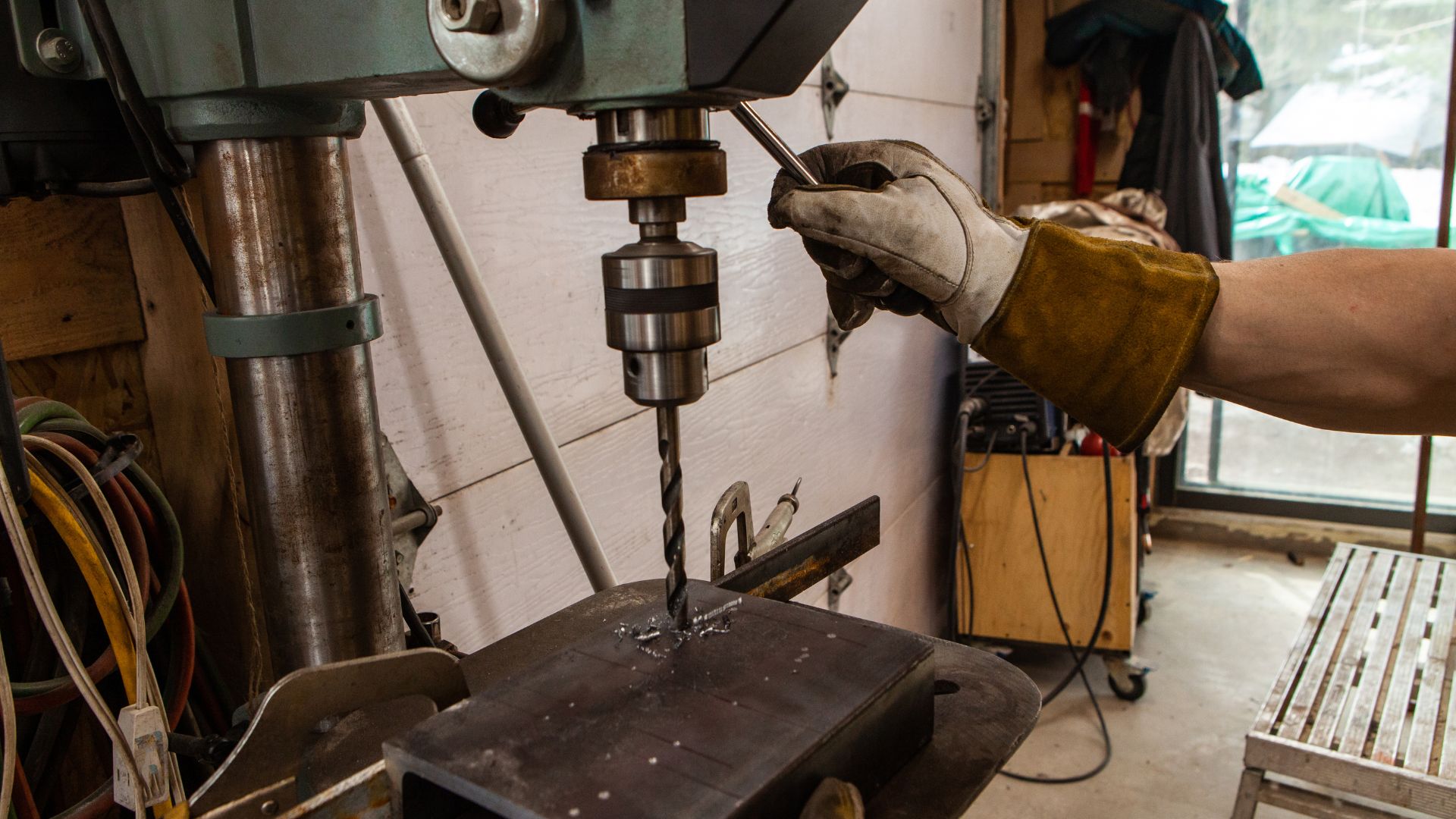

穴あけ加工

最も基本的な用途です。正確な位置・角度で穴を開けることができ、量産現場での繰り返し加工にも安定した精度を発揮します。

ねじ切り加工

タップを使用することで、ボルトやネジを締結するための内ねじを加工できます。締結部品の製造に欠かせない工程です。

面取り加工

穴の入り口を滑らかに仕上げ、バリを除去します。製品の品質向上だけでなく、取り扱い時の安全性確保にも貢献します。

座ぐり加工

ボルトの頭を材料の中に埋め込むために、穴の入口部分だけを一段大きく削る加工です。締結後にボルトが表面から出っ張らないため、見た目の美しさや安全性の向上につながります。

どんな工程で使われるか

ボール盤は、製造工程における「組み立て前の準備段階」として多く活躍します。穴は単なる加工ではなく、「固定する・通す・位置を決める」という重要な役割を担っており、後工程の品質を左右する重要な要素です。

部品同士を固定するための穴あけ

プレートやフレームに穴を加工することで、後工程でボルトやリベットによる部品固定が可能になります。

締結作業を成立させるための穴加工

正確な位置・サイズの穴があることで、ズレのない組立が実現します。ボール盤による精密な穴あけは、完成品の品質に直結します。

修理・メンテナンス

摩耗した部品の再利用や新しい部品の取り付けに際し、追加の穴あけが必要になるケースもあります。位置調整のための穴の拡張や、新たな固定箇所の加工など、柔軟な対応が可能です。

ボール盤の種類

ボール盤には、用途や設置環境に応じていくつかの種類があります。

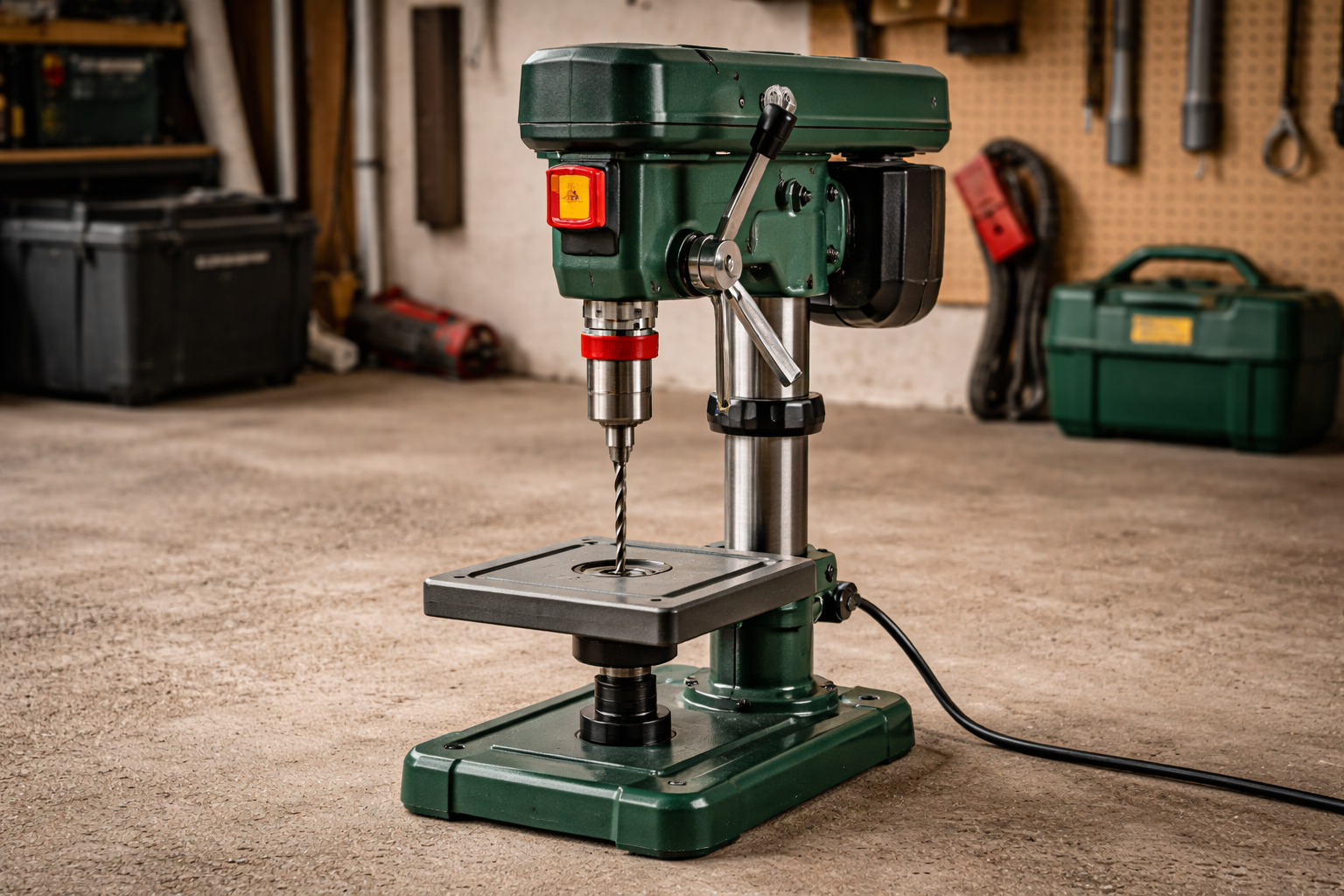

卓上ボール盤

卓上ボール盤は、作業台の上に設置して使用するコンパクトな穴あけ機で、限られたスペースでも扱いやすいのが大きな特徴です。サイズは他ボール盤に比べ小さいものの、加工の安定性や精度は手持ち工具と比べて格段に高く、「まっすぐ・同じ位置に繰り返し穴をあける」という作業ができる機械です。

選定時には自分があけたい穴の径と加工する素材を明確にし、それに対してメーカーの仕様書に記載されている穴あけ能力を必ず確認することが重要になります。

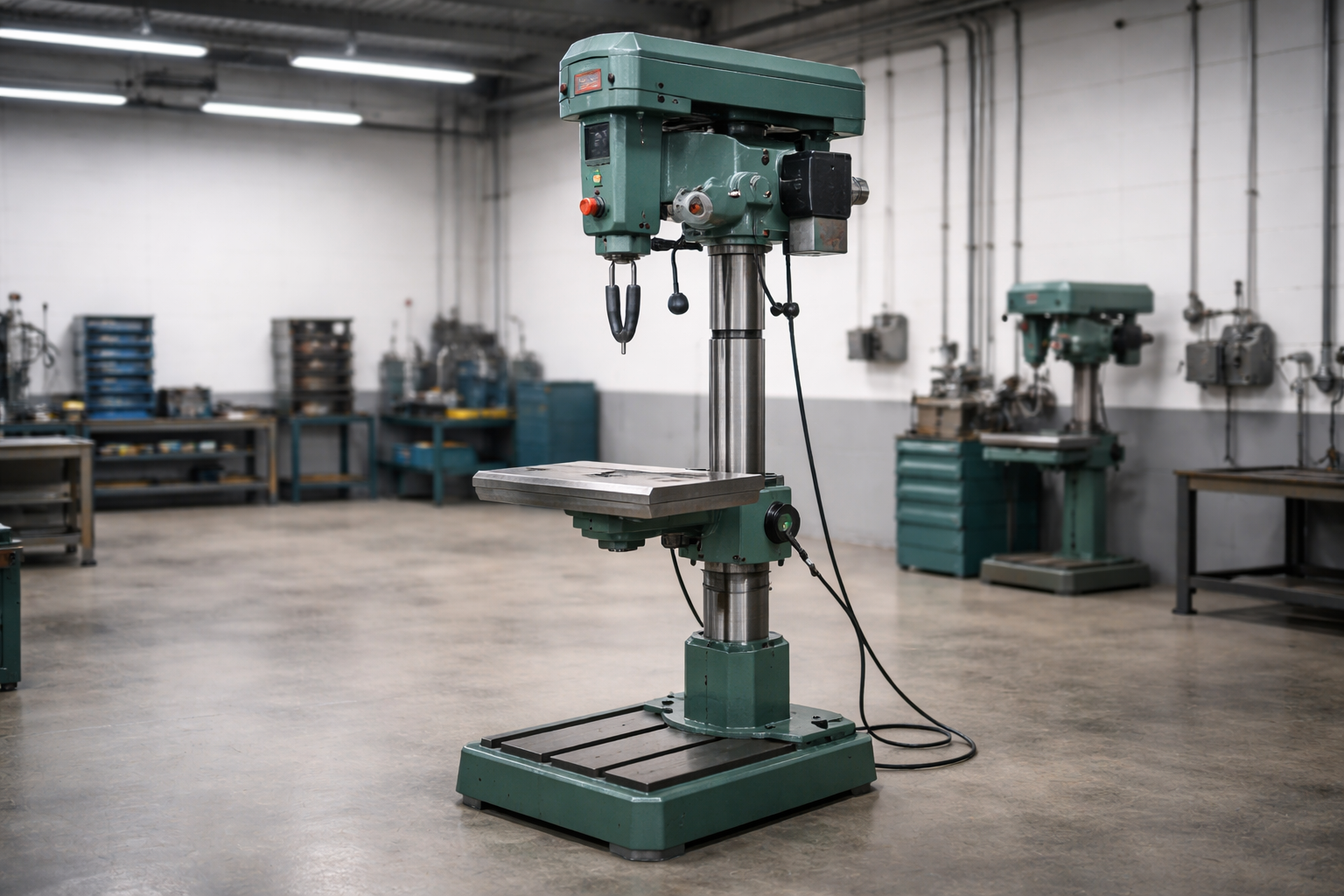

直立ボール盤

直立ボール盤は、床に据え付けて使用する据え置き型のボール盤で、卓上タイプと比べて剛性・パワー・ストロークのすべてが一段上の機械です。見た目の通り安定感があり、加工中のブレが少ないため、より精度の高い穴あけや安定した加工が求められる現場で広く使われています。

強みは、主軸の上下ストロークが長いことです。これにより、厚みのあるワークや深穴加工にも対応しやすく、加工の自由度が高くなります。

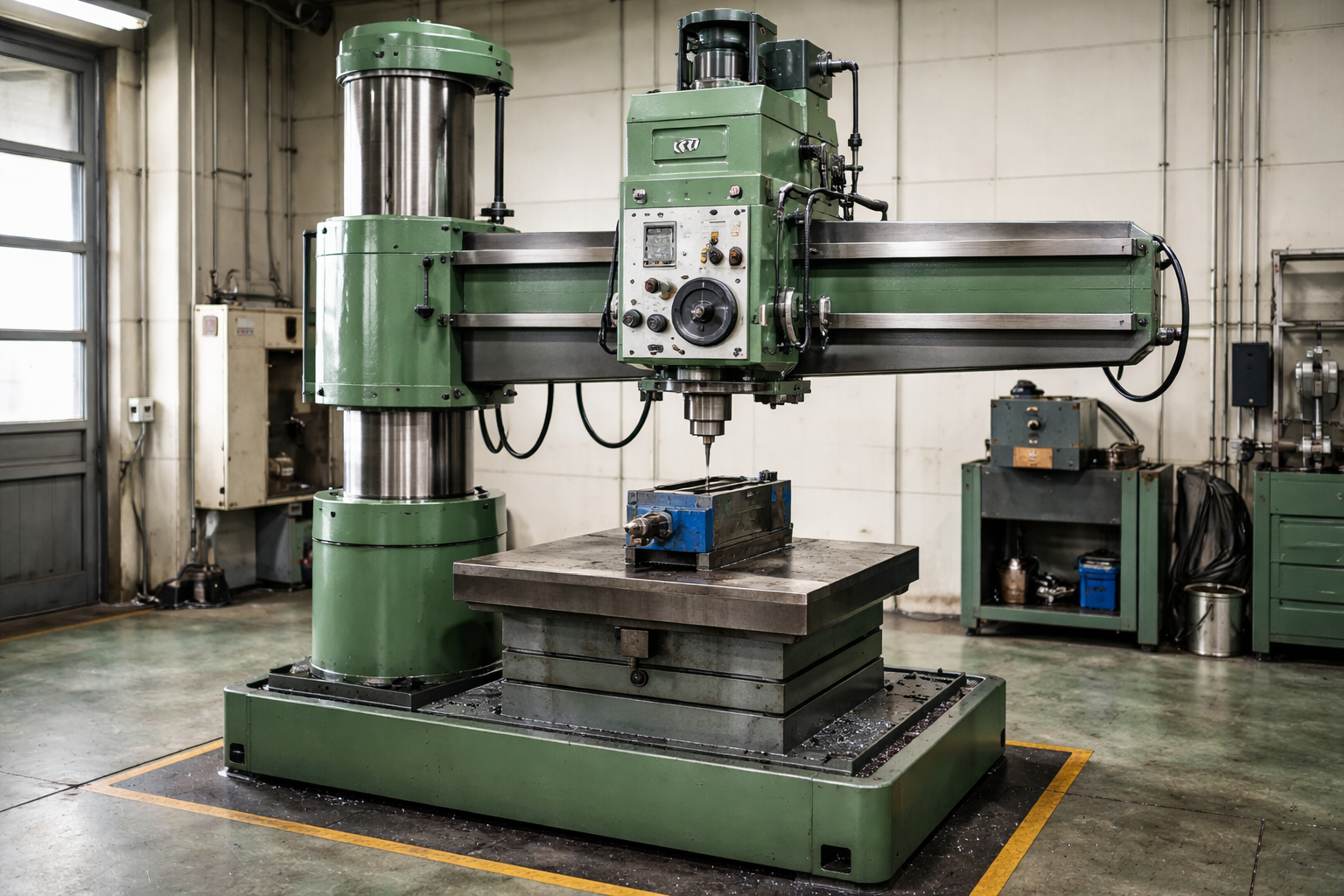

ラジアルボール盤

ラジアルボール盤は、主軸が取り付けられたアーム（ラジアルアーム）が前後・左右、さらに上下にも動く構造を持った大型のボール盤です。この構造によって、ワークを固定したまま加工位置を自由に移動できる点が最大の特徴です。直立ボール盤のようにワークを動かして位置決めするのではなく、「機械側が動く」という考え方の設備になります。

強みは、大型・重量物の加工です。例えば大きな鋼板やフレーム、長尺物など、動かすこと自体が手間になるワークに対して、機械のアームを動かして位置決めができるため、段取り時間を大幅に短縮できます。また、広い範囲にわたる穴あけや、複数箇所の位置決め作業も効率よく行えるため、作業者の負担軽減にもつながります。

タッピングセンタ（ドリリングマシン）

タッピングマシン（ドリリングマシン）は、穴あけやねじ切り加工を行うための工作機械で、特に「タップ加工（めねじ加工）」に特化しているのが特徴です。見た目はボール盤に似ていますが、主軸の制御や回転の切り替え機構が異なり、タップを折ることなく安定してねじを立てられるように設計されています。

最大の特徴は、正転と逆転の切り替えをスムーズに行える点にあります。タップ加工では、工具を回転させながら材料にねじを切り込み、所定の深さに達した後、逆回転で引き抜くという動作が必要になります。この一連の動きを無理なく行えるため、手作業やボール盤での代用と比べて、加工の安定性と作業スピードが大きく向上します。

まとめ

ボール盤は、単なる穴あけ機械ではなく、「正確に位置を決め、安定した加工を実現するための基礎設備」といえます。穴あけ・ねじ切り・面取りといった一つひとつの加工はシンプルですが、それらが製品の精度や組立品質に直結する重要な工程を担っています。

また、卓上・直立・ラジアルといった種類によって対応できる加工やワークサイズが大きく異なるため、「何をどのくらいの精度で加工したいのか」を基準に適切な機種を選定することが重要です。さらに、タッピングマシンのような専用機を使い分けることで、作業効率や品質を一段と高めることも可能になります。
